特徴
- ① 優れた構造安定性…
ブロック練積み擁壁としての壁体重量、一体性、コンクリート強度等は標準設計と同等以上となっており、
一般的な積ブロックと同様の使用が可能です。 - ② 施工が簡単・安全・早い…
ブロックは全てのサイズ、すべての勾配で水平自立する為、熟練工でなくても簡単に、安全に、短時間で
施工できます。 - ③ 優れた経済性…
製品のサイズが1㎡/個と大型なため、重機施工となり積みスピードが大幅にアップします。
さらに裏コン対応用のブロックを使用することで裏型枠・裏コン作業が不要となり、さらなる低コストの
施工が可能となります。 - ④ 宅地造成工事に使用可能…
この製品は宅地造成規制法、第15条に関する国交省告示(第1485号)に定められたコンクリートブロック練積み
擁壁に関する各号の基準をすべてクリアしており、大臣認定擁壁ブロック同等品として宅地造成工事に
使用可能です。 - ⑤ あらゆる環境にマッチ…
ブロック表面の模様は自然景観にもよくなじむ石模様です。
構造規格

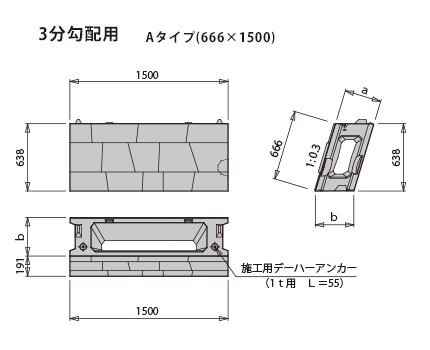

※半切製品・Bタイプ(666×750)・Cタイプ(333×)1500も製造可能です。
| a (mm) |
b (mm) |
標準重量 (kg) |
胴込量 (㎥/㎡) |
|||||
|---|---|---|---|---|---|---|---|---|
| 35型 | 350 | 391 | 435 | 0.178 | ||||
| 50型 | 500 | 559 | 475 | 0.310 | ||||

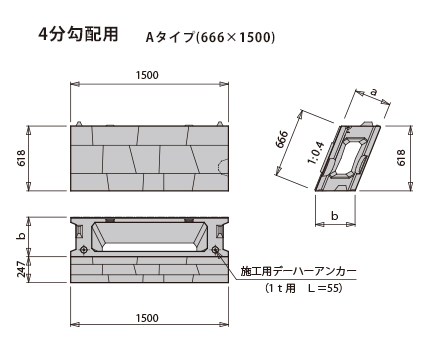

※半切製品・Bタイプ(666×750)・Cタイプ(333×)1500も製造可能です。
| a (mm) |
b (mm) |
標準重量 (kg) |
胴込量 (㎥/㎡) |
|||||
|---|---|---|---|---|---|---|---|---|
| 35型 | 350 | 377 | 445 | 0.178 | ||||
| 50型 | 500 | 539 | 485 | 0.299 | ||||

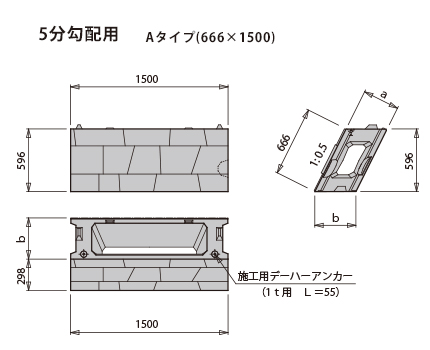

※半切製品・Bタイプ(666×750)・Cタイプ(333×)1500も製造可能です。
| a (mm) |
b (mm) |
標準重量 (kg) |
胴込量 (㎥/㎡) |
|||||
|---|---|---|---|---|---|---|---|---|
| 35型 | 350 | 365 | 450 | 0.171 | ||||
| 50型 | 450 | 470 | 480 | 0.258 | ||||

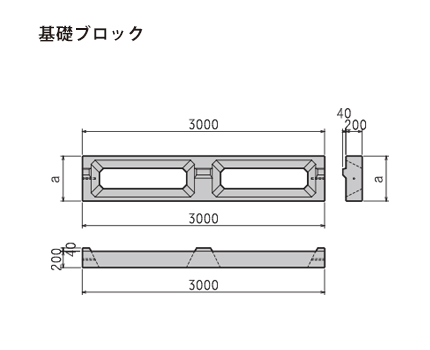

※L=1.5mも製造可能です。
| 規格 | a (mm) |
標準重量 (kg) |
||
|---|---|---|---|---|
| 35型 | 550 | 365 | ||
| 40/50型 | 710 | 585 | ||

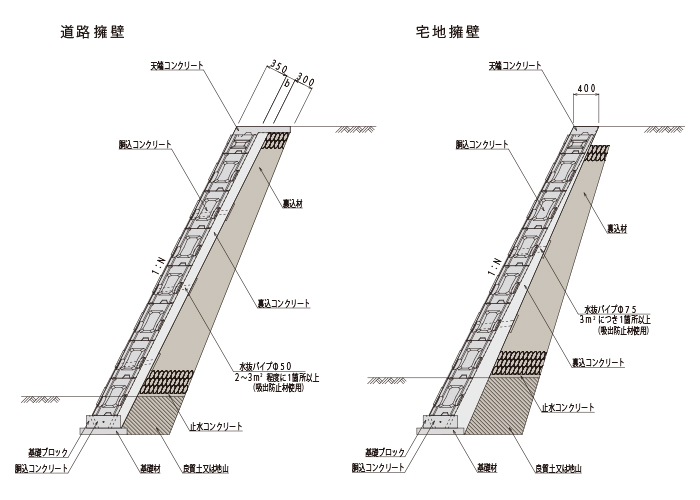

標準断面図(参考)

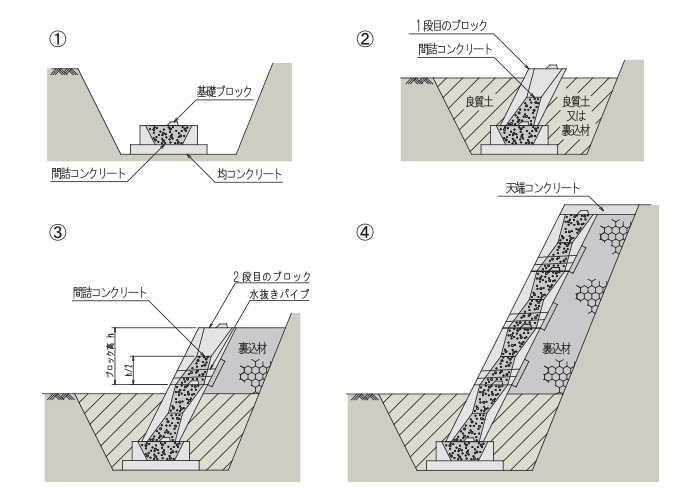

施工要領

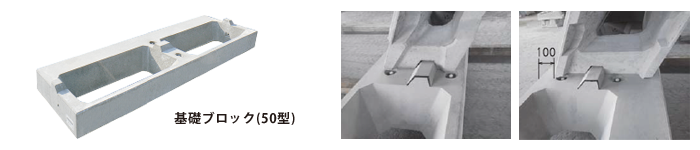

- ① 基礎ブロックの布設…
均しコンクリートを設置した後、所定の位置に基礎ブロックを布設し、間詰コンクリートを天端まで打設します。 - ② １段目のブロック布設…
ブロックを布設した後、ブロックの裏側から良質土、または裏込材で埋戻し、間詰コンクリートをブロックの
半分程度まで打設します。 - ③ 2段目以降のブロック布設…
ブロックを布設した後、裏込材を充填し、間詰コンクリートをブロックの半分程度まで打設します。
(必要に応じて水抜きパイプを設置) - ④ 天端コンクリート…
天端コンクリートを施工して完了です。

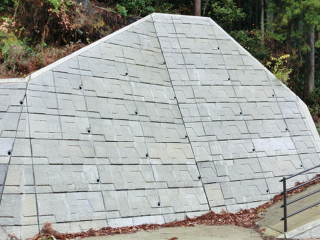

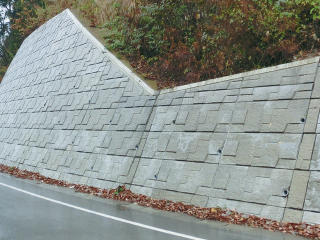

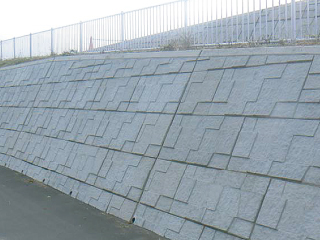

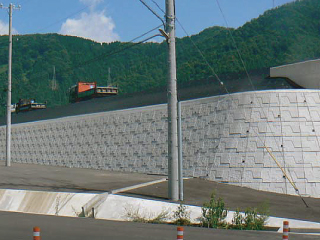

施工写真
 |
 |
 |
 |
