道路用L型擁壁 アイディールウォール

特徴

高強度コンクリート製のため、耐久性にも優れています。
工場製品のため、製品精度をはじめボックスカルバートの品質は十分管理されております。
工場製品のため、強度等ボックスかカルバートの諸性能の確認が試験によって得られます。

設置条件

アイディールウォール設計荷重

上載荷重・・・・・q=10kN/m2
q=3.5kN/m2(歩道用)
土の単位体積重量・・・・・γ=19kN/m2 土のせん断抵抗角・・・・・φ=30°
摩擦係数・・・・・μ=0.6

●道路土工 擁壁工指針
●国土交通省制定土木構造物標準設計第2巻 (擁壁類)
●土地改良事業標準設計 第9編 擁壁

安定条件

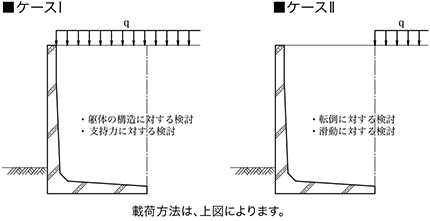

  • 1)転倒に対する検討・・・・・e≦B/6 (e:偏心量 B:擁壁控え寸法)
  • 2)滑動に対する検討・・・・・f≧1.5 (f:安全率)
  • 3)支持力に対する検討・・・・・地盤支持力≧必要地耐力
  • 4)躯体の構造に対する検討・・・・・許容応力度
  • コンクリートの許容圧縮応力度・・・σca=10(+11)N/mm2
  • 鉄筋の許容引張応力度(SD295A)・・・σsa=160N/mm2
  • コンクリートの許容せん断応力度・・・τa=0.45N/mm2

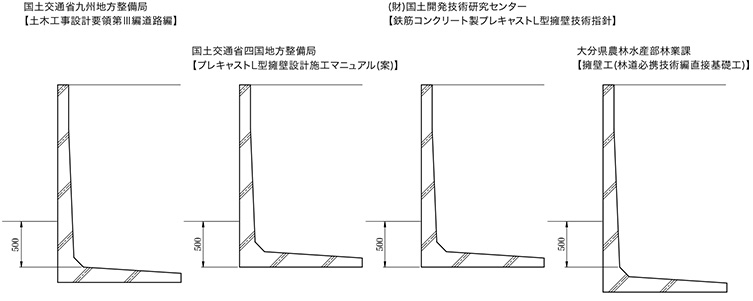

根入れ参考書

アイディール根入れ参考書
詳しくはこちら
