特徴

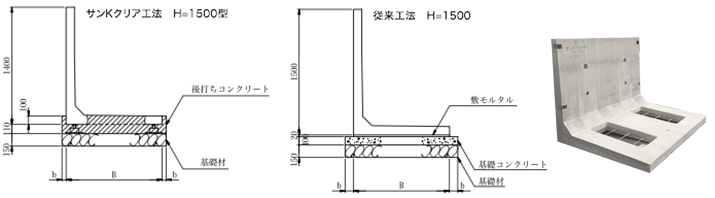

プレキャスト製品の据え付け時において、ツメ付ジャッキで高さを調整後、あらかじめ取り付けた
「らくピタ(高 さ固定ボルト)」により、本体を基礎より浮かして設置しその隙間へ後打ちコンクリートを充填、
擁壁基面とを一 体化させる工法です。強固な擁壁が構築できるとともに現場作業の環境改善が図れ、
据え付け時間の短縮、省入、 省力化を可能とした「卜ータルコスト縮減工法」です。
平成11年5月サンKクリア工法研究会は国土交通大臣認定機関(財)国土開発技術研究センターより
一般土木工法・技術審査証明『サンKクリア工法による擁壁工法』を取得しました。
※据え付け人員、据え付け時間とも従来の工法と比較して約25%削減できます。
道路用L型擁壁 サンKウォール
-

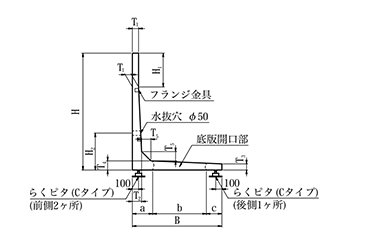

- ■ 側面図
-

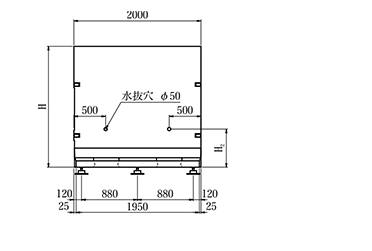

- ■ 背面図
-

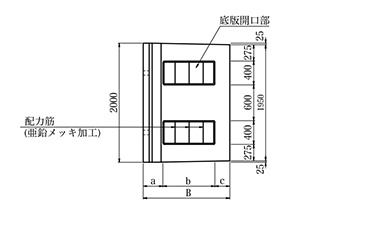

- ■ 平面図
-
● 底部開口部寸法表
(単位:mm) 呼称 a b c 600型 230 260 150 800型 340 1000型 460 1250型 570 200 1500型 250 700 1750型 290 760 250 2000型 330 870 2250型 350 950 300 2500型 370 1080 2750型 430 1120 350 3000型 450 1250
● 寸法表
呼称 | H | B | t1 | t2 | t3 | t4 | t5 | H1 | H2 | 参考重量(kg) | らくピタ |
---|---|---|---|---|---|---|---|---|---|---|---|
600型 | 500 | 640 | 100 | 100 | 100 | 100 | 100 | - | 250 | 495 | M16x3 |
800型 | 700 | 720 | 300 | 615 | |||||||
1000型 | 900 | 840 | 755 | ||||||||
1250型 | 1150 | 1000 | 400 | 935 | |||||||
1500型 | 1400 | 1150 | 110 | 110 | 110 | 550 | 600 | 1155 | |||
1750型 | 1650 | 1300 | 130 | 130 | 130 | 1470 | |||||
2000型 | 1900 | 1450 | 150 | 150 | 150 | 1820 | |||||
2250型 | 2150 | 1600 | 160 | 160 | 160 | 700 | 2130 | ||||
2500型 | 2400 | 1750 | 170 | 170 | 170 | 2445 | |||||
2750型 | 2650 | 1900 | 200 | 200 | 200 | 800 | 3015 | M24x3 | |||
3000型 | 2900 | 2050 | 210 | 210 | 210 | 3390 |
